MONTAŽNÍ JÁMA BEZ ROLA JBR 10 – STK – OSOBNÍ AUTOMOBILY

Námi dodávané montážní jámy určené pro STK osobních vozidel plně vyhovují požadavkům Vyhlášky 302/2001 Ministerstva dopravy. Montážní jamy jsou certifikovány Strojírenským zkušebním ústavem a jsou ve shodě s nařízením vlády č. 176/2008 Sb. a směrnici Evropského parlamentu a Rady 2006/42/ES.
Vyhovuji požadavkům na ochranu zdraví a bezpečnost. Montážní jamy jsou v souladu s nařízením vlády č. 101/2005 Sb., kde jsou v bodě 7.1. až 7.7 upraveny požadavky na pracovní jamy.
Při návrhu řešení provedení montážní jámy klademe velký důraz na projektování, konstrukci a technické vybavení pracovního interiéru jámy.

Technický popis

šířka 1,3 m
výška 1,5 m
délka 8 m
rozteč mezi profily HEB 140 - U 180 850 mm
nosnost - maximální zatížení 10.000 kg
zatížení od náprav 4 x 2.500 kg
zatížení od heveru na kolečko 4 x 1.000 kg
MATERIÁLOVÉ SLOŽENÍ SKELETU
jakost materiálu S235
profil U 140
skelet plech tl. 3 mm
celková hmotnost s osovými kastlíky 2.966 kg
(bez podlahových roštů, šířka 990mm)

Základní vybavení montážní jámy

• přívod čerstvého vzduchu (DN100) dle ČSN 73 6059 – 3

•  2 napojovacích míst + rozvod

•  osový přístavek je určen k uložení technologie seřízení geometrie kol. Osový přístavek

montážní jámy je vyroben z ocelových plechů a profilů. Do osového přístavku montážní jámy
jsou provedeny vstupy pro elektroinstalaci a odvod tekutin.

• osvětlení – 4 ks natáčecích svítilen
• zásuvky – 2 ks 230 V
• kabely
• vypínače – 2 ks
• instalace
• revize a dokumentace elektro
• rozvaděč elektro

• schody 7 schodišťových stupňů, délka 1,5 m – 1 ks (výška schodišťového stupně 188 mm)
• žebřík 1 ks (nájezdová strana)
• podlahové rošty s jímkou
• izolace tl. 20 mm STYRODUR světle modrá
• barva základní a vrchní (vnější nátěr RAL 7035a, vnější nátěr inertol Sika poxitar F - odstín 9017)

• dřevěné špalky
• pochozí zakrytí dřevem
• zakrytí fólií

• zpracování dokumentace - výkresy hlavní sestav, technická zpráva, projekt elektro, ventilace,
• schéma napojovacích míst
• zpracování dokumentace stavební připravenosti - není určeno pro stavební povolení
• spolupráce s projektantem stavby
• nakládka jámy
• dozor před betonáží v okruhu 100 km od Týniště n. O. (nutná podmínka pro dodržení záruky)

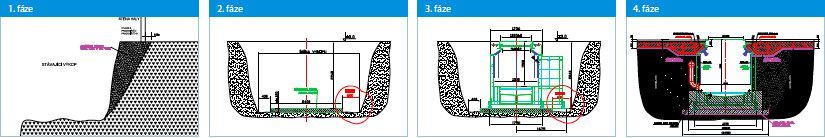

Jednotlivé fáze stavební připravenosti

1. fáze – provedení výkopu
2. fáze – příprava základové desky
3. fáze – usazení montážní jámy na základovou desku
4. fáze – spojení montážní jámy s podlahou servisu
